工业PoE交换机中的继电器报警功能：如何实现设备联动与网络异常快速响应
作者: 欧林克
2026-04-17
一、为什么工业网络需要“继电器报警”能力
在工业通信网络中，仅有“数据传输能力”是不够的。
在以下场景中，网络异常必须被外部系统感知并触发动作：
- 户外监控系统（摄像头掉线需联动报警）
- 轨道交通网络（链路中断需快速切换与告警）
- 电力/变电站（设备异常需触发声光报警）
传统交换机只能：
- 记录日志（SNMP / Syslog）
- 或在管理界面提示
但问题是：这些信息无法直接驱动现场设备（如报警器、PLC、控制系统）
二、继电器报警接口的工作机制

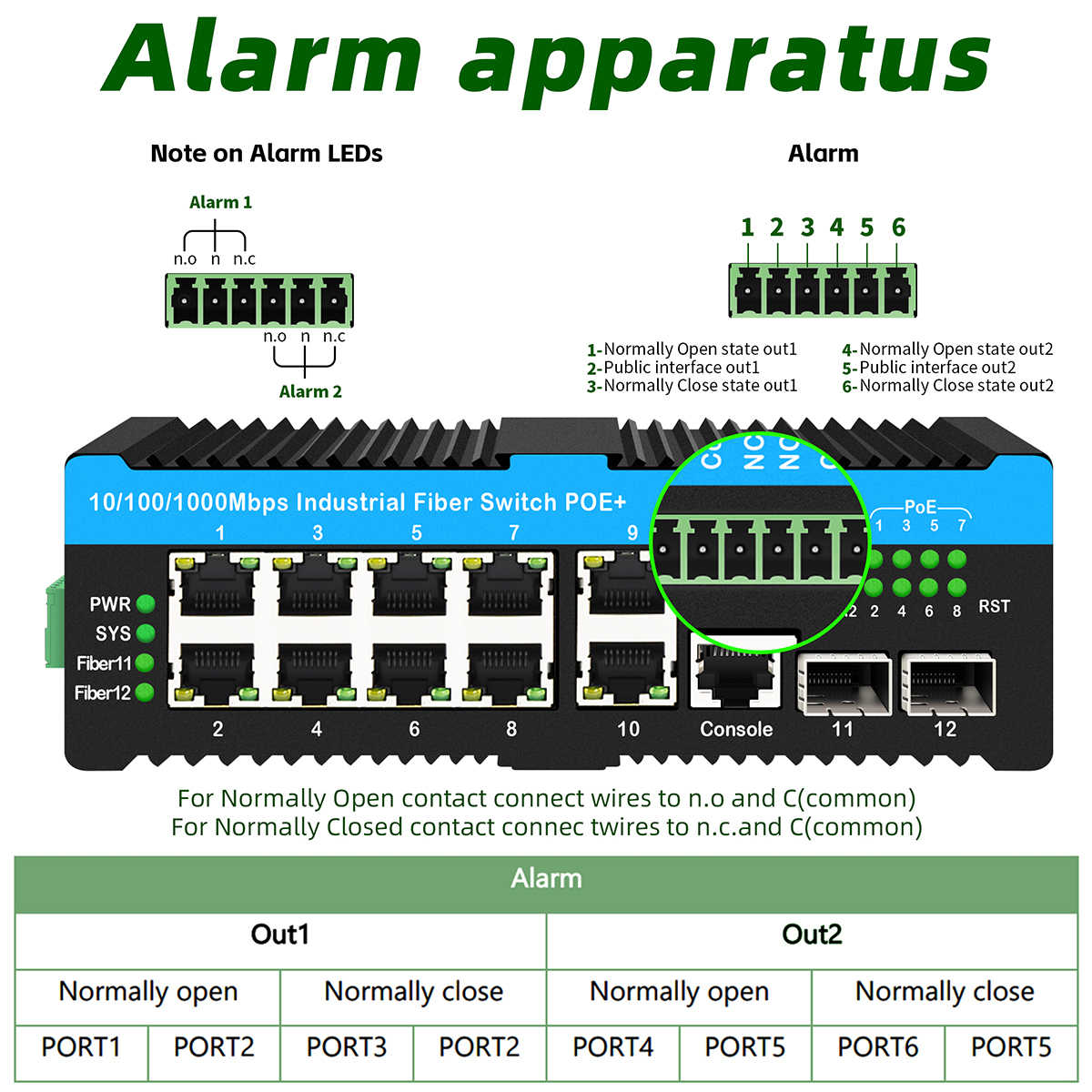

该工业交换机内置双路继电器输出（Alarm Out1 / Out2），支持：
- 常开（NO, Normally Open）
- 公共端（COM）
- 常闭（NC, Normally Closed）
接线：
- 常开模式：NO + COM
- 常闭模式：NC + COM
功能本质：
当设备检测到异常时（如断电、端口掉线）：
继电器触点状态切换（开 ↔ 闭）
从而实现：
- 电路导通 / 断开
- 触发外部设备（报警灯 / PLC / 控制系统）
三、继电器报警可以触发哪些网络事件
结合设备能力，该继电器通常用于绑定以下事件：
1. 电源异常
- 双电源输入（DC48V 或 AC100–240V）
- 任一电源掉电 → 触发继电器
可以解决的问题：避免工业现场“静默断电”

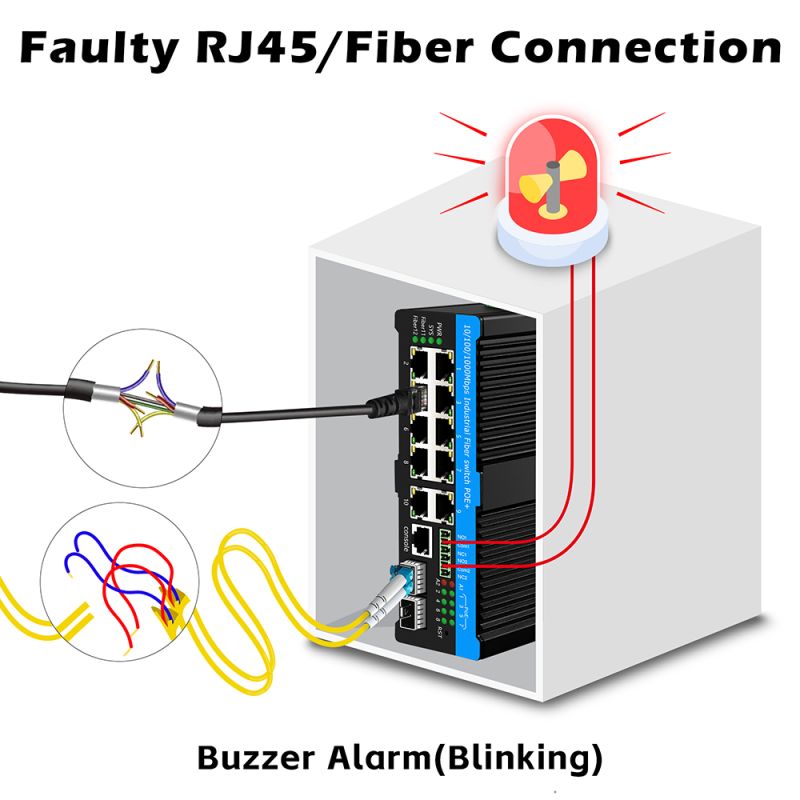

2. 网络链路中断
- 支持ERPS环网（恢复 <50ms）
- 当链路断开时 → 继电器触发
可以解决的问题：即使网络已切换，仍可通知上层系统发生过故障
3. 端口状态异常（如PoE设备掉线）
- PoE端口支持设备供电（最高90W）
- 摄像头/终端掉线 → 可触发报警
可以解决的问题：避免“设备离线但无人发现”
4. 设备过温保护
- 支持温度保护机制
- 超温 → 自动断电保护 + 告警输出
可以解决的问题：防止设备损坏或系统停机
四、应用场景
1.智慧安防（CCTV / PTZ摄像头）
网络结构：工业PoE交换机 → PTZ摄像头（90W供电）
问题：摄像头掉线，后台不一定实时发现
解决方案：
- 绑定端口状态到继电器
- 异常 → 触发报警灯 / 控制系统
可以实现：网络异常 → 现场立即可见
2. 轨道交通环网通信
网络结构：多节点ERPS环网
问题：环网虽可自愈（<50ms），但运维无法感知故障
解决方案：
- 链路中断 → 继电器输出信号
- 接入SCADA或报警系统
可以实现：“自愈网络 + 可视告警”双机制
3. 电力/变电站通信系统
网络结构：工业交换机 + PLC / 控制系统
问题：电源异常或设备离线需立即响应
解决方案：
- 继电器连接PLC输入端
- 异常 → 自动执行控制逻辑
可以实现：网络设备 → 控制系统联动
五、技术优势
IM-FP21008GW不仅是“有继电器”，而是具备完整工业适配能力：
- 双继电器输出（支持多事件绑定）
- 宽温设计：-40~75°C（适用于户外/工业）
- 6KV浪涌保护（适应电力/雷击环境）
- ERPS环网恢复 <50ms（保障通信连续性）
- IEEE802.3bt PoE（单口最高90W）
不仅能“发现问题”，还能“让现场系统立即响应问题”
六、总结：从“网络设备”到“系统联动节点”
在工业场景中，交换机不再只是通信设备，而是： 连接网络与物理世界的控制节点
通过继电器报警功能，可以实现：
- 网络 → 电气信号转换
- IT系统 → OT系统联动
- 被动监控 → 主动响应
