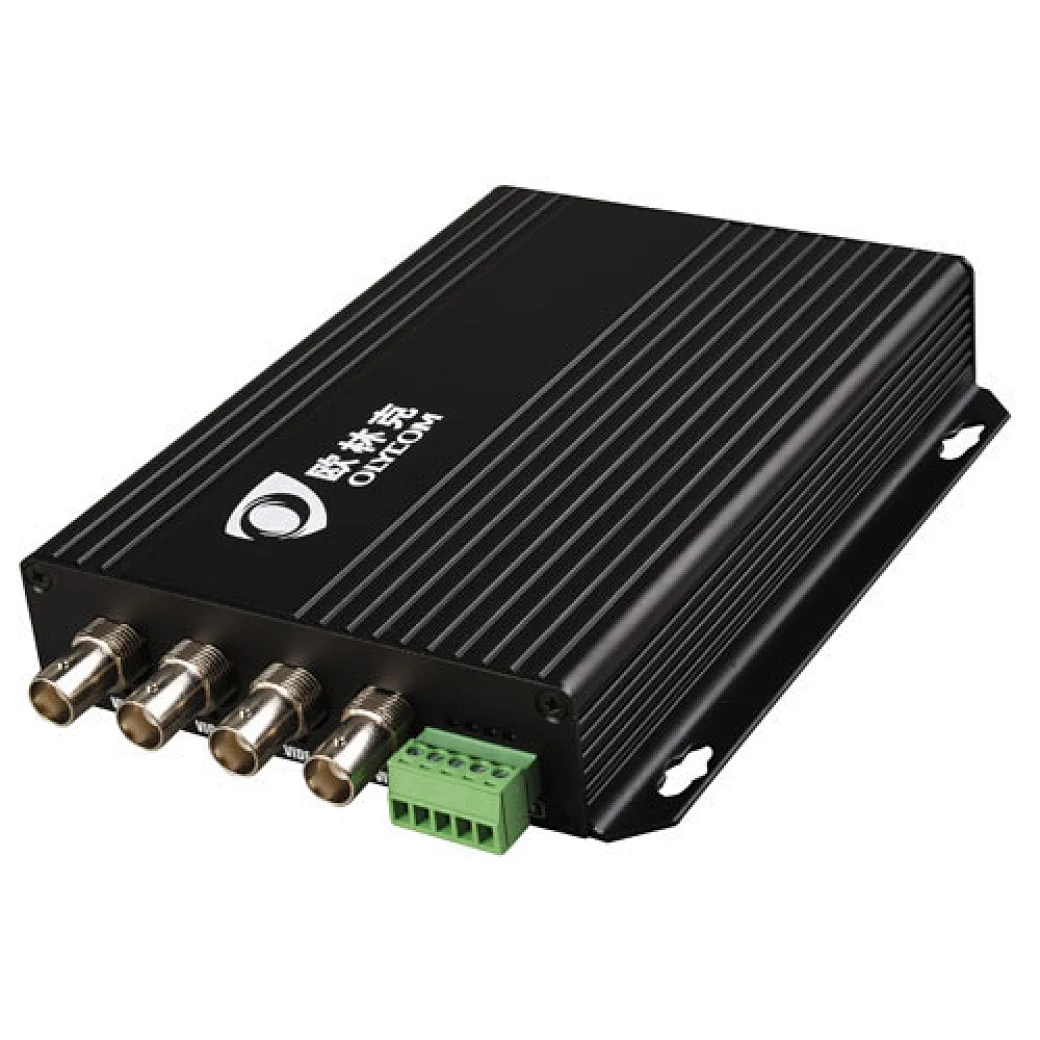

4V1D视频光端机
4V1D视频光端机
4V1D视频光端机

4V1D视频光端机

OM610-4V↑1D↓WT/R
◆采用大规模专用集成电路核心，SMT工艺；
◆具备核心自主知识产权的ASIC集成设计技术；
◆全数字无压缩传输技术，支持高分辨率运动、静止图像无失真实时传输；
◆波分复用光纤传输技术；
◆具备三重防雷保护；
◆PAL/NTSC/SECAM全制式兼容；
◆无模拟调频、调相、调幅光端机的交调干扰；
◆无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；
◆采用工业级器件、全表面贴装技术，长时间运行稳定、可靠；
◆具备电源、光信号、数据信号等完善的面板状态指示，方便设备开通和维护；
◆即插即用，无需任何现场的电、光调节；
数量
发联系信
    4正向视频+1路反向RS485控制数据数字光端机是欧林克具备完全的核心知识产权的多业务光端机产品，利用专用ASIC国际数字视频及光纤传输技术设计，支持在1芯光纤上传输4正向视频+1路反向RS485控制数据信号，实时同步、无失真、高质量地传输。


产品规格

视频参数:

  • 视频数量：4路正向视频
  • 接口类型：BNC
  • 传输特性：视频无压缩、无损伤
  • 视频输入/输出阻抗：1VP-P，75Ω（非平衡）
  • 视频输入/输出电压：典型峰-峰值1Vpp，最大1.5Vpp
  • 输入增益：1±5%
  • 视频带宽：8MHZ
  • 视频采样：16.25MHz高速采样
  • 微分增益：（10%-90%APL）DG≤ 0.7%（典型值）
  • 微分相位：（10%-90%APL）DP≤ 0.7°（典型值）
  • 场倾斜：< 0.5%
  • 信噪比：S/N ≥69dB（加权）
  • 视频数码位宽：8/10/12位(比特)

数据参数：

  • 数据接口：1路反向RS485数据
  • 接口类型：工业接线端子（凤凰端子）
  • 接口信号：RS485（2线制）
  • 数据速率：DC-250Kbps
  • 数据误码率：≦10-9
  • 最大节点数：128个
  • 最大距离：1200米
  • 数据协议：全透明支持任意RS-485协议
  • 连接方式：持点对点、点对多点连

防雷特性：

  • 防雷特性：IEC 61000-4-2 (ESD):Air - 15kV, Contact - 8kV
  • 防雷特性：IEC 61000-4-4 (EFT):40A - 5/50ns
  • 防雷特性：IEC 61000-4-5 (Surge):12A,8/20µs - Level 1(Line-Ground) & Level 2(Line-Line)

光学参数：

  • 光纤模式：单模
  • 光纤数量：单芯
  • 光纤接口：FC
  • 传输波长：1310nm／1550nm
  • 传输距离：0～20km（标准）
  • 发射光功率：≧-10dBm
  • 接收灵敏度：-34dBm

供电方式：

  • 供电电压：AC220V
  • 电源方式：外置电源适配器
  • 功   耗：≤4.5W

机械特性

  • 外壳：全新铝壳材质
  • 尺寸：179mm×128mm×28mm
  • 重量：1.5Kg
  • 安装方式：壁挂式安装

工作环境

  • 工作温度：-0°C~50°C
  • 贮存温度：-40°C~+70°C
  • 相对湿度：95 %
  • 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
