千兆4口工业级延长器
作者: 欧林克
2024-12-20
IM-WPD054GE 是一款工业级 1个 802.3bt PoE++端口,4 个 802.3af/at 端口 千兆 PoE 扩展器,专为点对多点 PoE 应用而设计。IM-WPD054GE 可从 802.3at PoE++ 输入端口获取最大 30 瓦的 PoE 功率,并为 4 个 PoE 输出端口提供最大 120 瓦的 PoE 功率,通过标准 100m Cat. 5/5e/6 UTP 电缆将千兆以太网数据和 IEEE 802.3at 以太网供电的覆盖范围扩展到 100m,最多可同时为 4 个受电设备 (PD) 供电。 IM-WPD054GE 提供了一种添加 PoE 端口的简单解决方案,无需运行更多电缆,并且无需外部电源适配器即可实现更灵活的网络应用。

主要特点

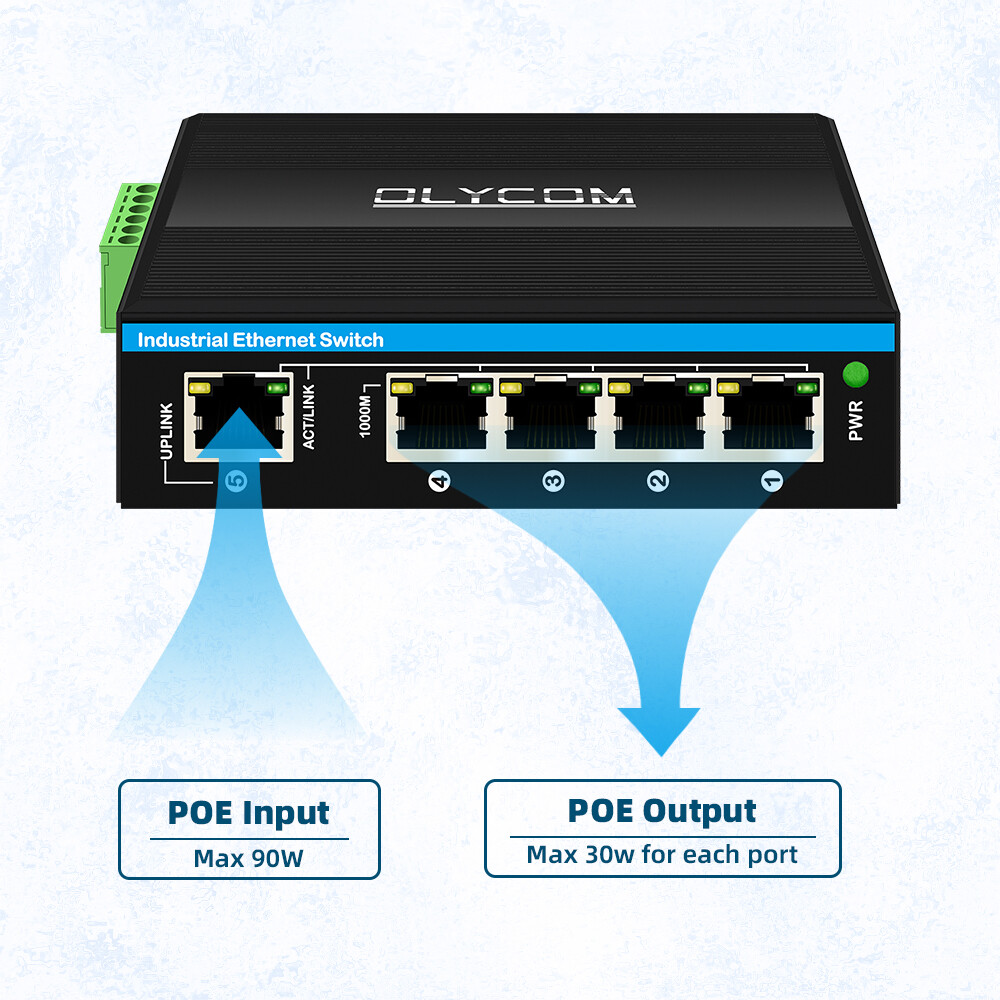

端口 5:支持 30W/60W/90W输入
端口 1~4:自适应 PoE af/at 输出,DC48V 输出
5*10/100/1000M 自适应端口,与 10/100M 或千兆设备无缝连接
6KV 以太网浪涌保护,PoE 距离 100 米
非管理型、即插即用、DIN 安装、全 LED 指示灯
端口 1~4:自适应 PoE af/at 输出,DC48V 输出
5*10/100/1000M 自适应端口,与 10/100M 或千兆设备无缝连接
6KV 以太网浪涌保护,PoE 距离 100 米
非管理型、即插即用、DIN 安装、全 LED 指示灯
包装清单
1 个交换机
1 本用户手册
1 本用户手册

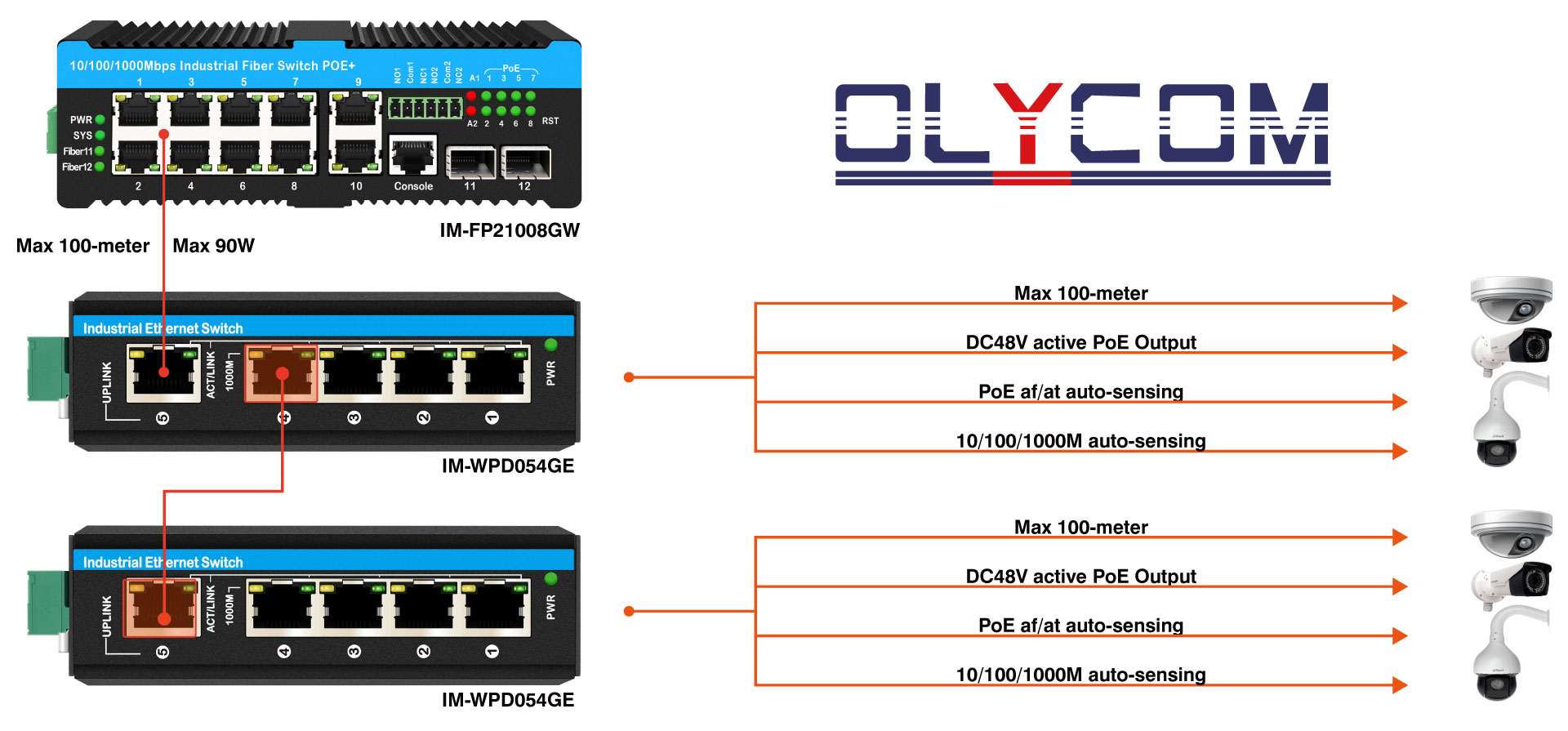

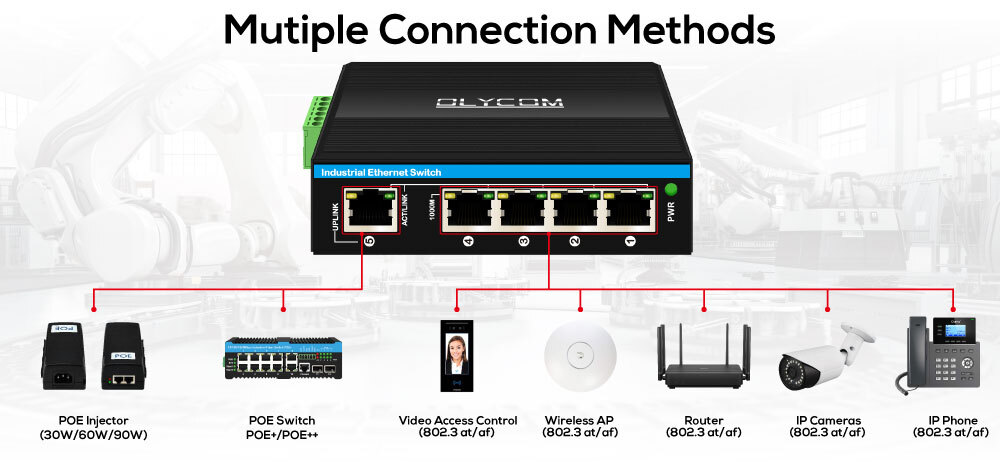

注意:此设备不需要外部电源。它从另一个 PoE 交换机或 PoE 注入器接收电源(见以下应用)


LED 指示灯
电源
亮起:电源状态正常
熄灭:电源断电或连接失败
端口 1~5
绿色亮起:链接正常
绿色熄灭:链接断开或连接失败
黄色亮起:工作速度为 1000Mbps
黄色熄灭:断开连接或工作速度为 10/100Mbps
FAQ:
1. PoE 引脚分配是什么?
A:端口 1~4:1/2 (V+)、3/6(V-);端口 5:1/2 (V+)、3/6 (V-),30W 输入;1/2 (V+)、3/6 (V-)、4/5 (V+)、7/8 (V-),60W/90W 输入
2. 您的 PoE 扩展器可以与其他品牌的交换机配合使用吗?
A:可以。所有 5 个端口都可以与其他交换机连接进行 IP 通信。
3. PoE 距离是多少?
A:100 米。
4. PoE 电压输出是多少?
A:其输出为标准 802.3af/802.3at,DC48V 输出。不支持 DC24V 无源输出。
5. 它是网管的吗?
A:不是,它是非网管的。即插即用,无需额外设置。
6. 它能与 10/100Mbps 设备配合使用吗?
答:是的,所有以太网端口速度都是自适应的,与其他设备无缝连接。
7. 我可以将它与一个非 PoE 设备一起使用吗?
答:是的。如果一个非 PoE 设备与此 PoE 扩展器连接,则只会有 IP 通信,没有 PoE 输出。
