多信号光纤传输定制方案：1路HDMI + 1路视频 + 2路RS422工业级光端机在复杂监控与控制系统中的应用

在工业级视频监控与远程控制系统中，用户对信号传输提出了更高的集成要求：

• 高清视频信号（HDMI）
• 标准模拟视频信号（CVBS）
• 多路工业控制数据（RS422）

传统方案通常采用多设备分离传输，存在以下问题：

• 布线复杂，系统集成度低
• 多链路同步困难
• 长距离传输抗干扰能力不足
• 工业环境下稳定性依赖多个独立设备

因此，本项目采用 基于 OM610 系列光纤多业务传输平台的定制化方案，实现多信号统一光纤链路传输。

定制方案概述

本项目采用定制型号结构：

支持以下信号组合：

• 1 路 HDMI 高清视频（数字信号）
• 1 路 CVBS 模拟视频
• 2 路 RS422 工业数据通信

所有信号通过 单芯光纤 + WDM 波分复用技术 进行双向传输。

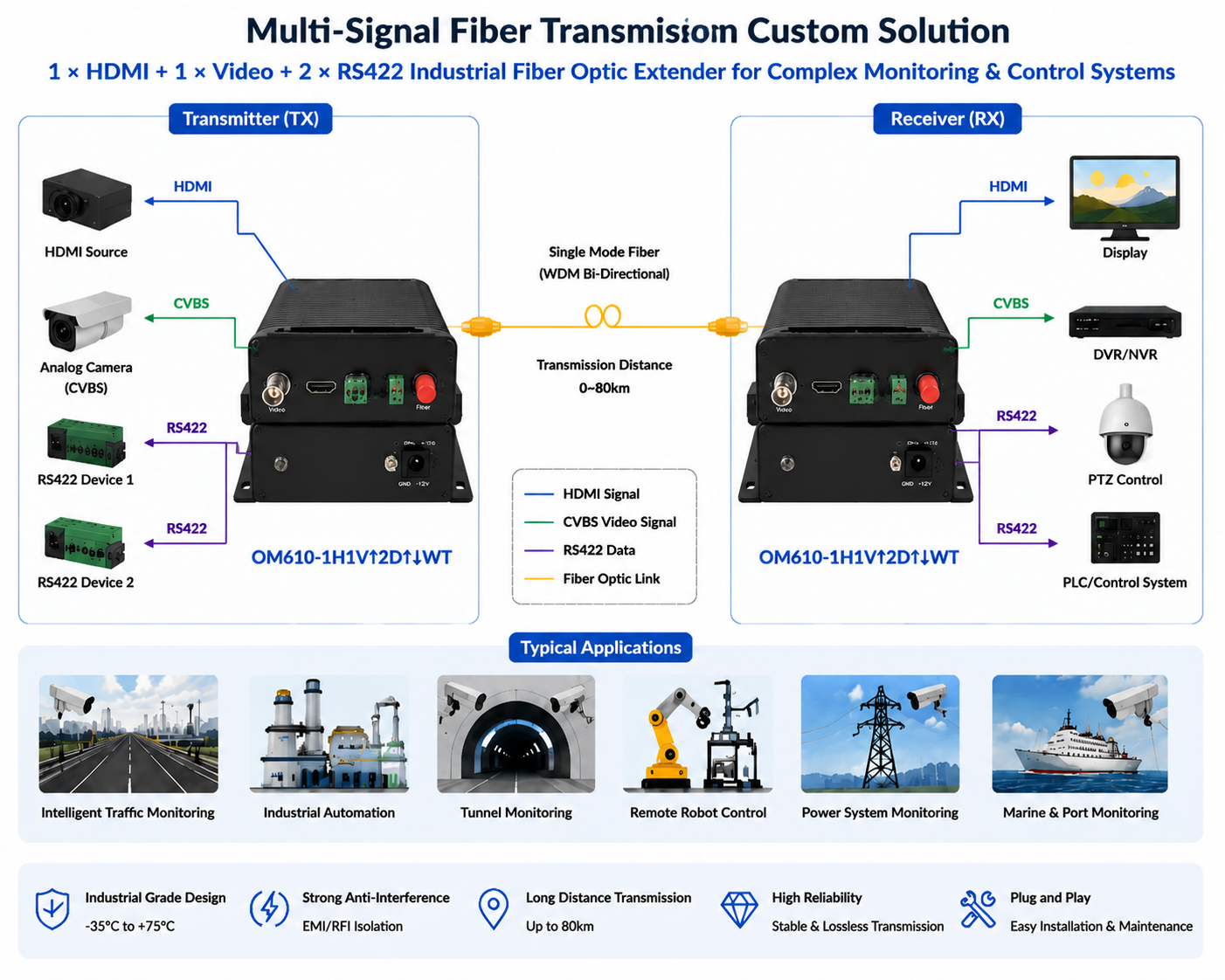

系统架构

发射端

负责采集与发送多类型信号：

• HDMI 输入 → 高清编码/光电转换
• CVBS 输入 → 模拟视频调制
• RS422 ×2 → 工业控制数据接口

接收端

负责信号还原与输出：

• HDMI 输出 → 显示设备 / 控制终端
• CVBS 输出 → 监控设备 / DVR
• RS422 ×2 → PLC / 工控系统 / 云台控制

光纤链路

• 单芯单模光纤（9/125μm）
• WDM 双波长传输
• 支持 1310nm / 1550nm 体系（依据 OM610 平台设计）

核心技术参数

基于 OM610 系列平台能力：

光学性能

• 光链路损耗：最大 30dB
• 传输距离：最远可达 80km（单模光纤条件下）
• 光接口类型：FC / SC / ST / LC 可选

视频性能

• HDMI：支持高清数字视频输入（工业级转换链路）
• CVBS：兼容 PAL / NTSC / SECAM
• 视频带宽：8MHz
• 信噪比：>60dB（8bit 量化）

数据通信性能

• RS422 ×2 通道
• 支持协议：RS232 / RS422 / RS485 / Manchester / Biphase
• 速率范围：0–300kbps
• 误码率：10⁻⁹

工程设计特点

1. 多业务融合光传输

单一光纤同时承载：

• 高清 HDMI 视频
• 模拟 CVBS 视频
• 双路 RS422 工业数据

显著降低布线复杂度，提高系统集成度。

2. 工业级抗干扰结构

基于光纤传输物理特性：

• 完全隔离 EMI / RFI 电磁干扰
• 消除地环路（Ground Loop）问题
  适用于高电磁噪声环境（如工业现场、交通系统）

3. 模块化可定制架构

OM610 系列支持：

• 多信号自由组合（Video / Data / Ethernet / Alarm）
• 卡式或独立式结构
• OEM / ODM 定制扩展能力

4. 宽温工业适应能力

• 工作温度：-35℃ ~ +75℃
• 湿度范围：0~95% 无冷凝

适用于户外长期运行环境。

应用场景

该定制方案适用于以下典型工业系统：

• 智慧交通监控系统（高速公路 / 收费站）
• 工业现场远程监控系统（化工 / 电力 / 工厂）
• 安防视频监控系统（城市级视频平台）
• 地面控制站与远程操作系统
• 机器人与自动化控制系统
• 广播级多信号传输系统

项目价值总结

通过 OM610 系列光纤传输平台，本方案实现：

• 多信号（HDMI + CVBS + RS422）统一传输
• 单光纤链路替代多线缆系统
• 工业级抗干扰与长距离传输能力（≤80km）
• 模块化设计支持未来扩展（Ethernet / Alarm / Audio）

该方案适用于对 稳定性、集成度与工业可靠性要求较高的复杂系统场景。
