项目类型： 高校校园网络升级规划
应用行业： 教育、校园网络、IT 系统集成
应用产品： Olycom OM1X80(2)GE 2.5G Ethernet Switch

项目背景说明：本文基于高校校园网络升级需求构建项目应用场景，用于分析网络问题与设备选型方案，并非已完成的真实客户部署项目。

一、项目背景：传统校园网络面临新的接入需求

随着校园数字化建设的推进，教学楼、计算机实验室和办公区域接入的网络设备不断增加。除了传统办公电脑和网络打印机，越来越多的网络终端也开始对接入带宽提出更高要求。

在这一项目规划场景中，一家负责校园网络建设的 IT 系统集成商，需要为某高校部分教学楼和办公区域制定网络升级方案。

在前期需求分析中，项目团队发现，原有网络架构在设备接入速率、上行连接方式以及设备部署环境方面，都需要进一步优化。

客户希望在不完全更换现有网络设备的情况下，为新增的高带宽终端提供更合适的接入方式，同时改善接入层与上层网络之间的连接能力。

因此，项目团队需要寻找一种能够兼容现有网络设备、支持更高接入速率，并提供光纤上行接口的交换机。

二、客户面临的三个主要问题

1. 现有千兆接入难以满足部分新设备的速率需求

校园网络中仍然有大量设备使用传统千兆以太网接口，但部分新增终端已经开始支持 2.5G 网络连接。

如果继续全部采用传统千兆交换机，新设备的网络接口速率优势可能无法得到充分利用。

与此同时，直接将所有网络设备升级到更高规格，也可能增加项目成本和设备更换工作量。

客户真正需要解决的问题是：如何在保留现有网络兼容性的同时，为新增的 2.5G 终端提供更高的接入速率？

项目方案需要同时考虑新旧设备的连接需求，而不是简单地替换原有千兆交换机。

2. 接入交换机缺少合适的高速光纤上行连接方式

在校园网络中，不同教学楼、办公室和网络区域之间通常需要通过上层网络设备进行连接。

随着接入端口速率提高，项目团队也需要重新评估接入交换机与上层网络之间的连接能力。

如果接入设备无法提供符合项目要求的光纤接口，就可能需要额外考虑其他网络设备或调整原有连接架构。

客户需要的是一台同时支持多速率电口接入和高速光纤上行的交换机，以简化接入层设备的选型。

3. 办公及教学环境对设备噪声和安装空间有要求

校园网络设备并不一定全部部署在独立的数据中心。

部分接入设备可能安装在教学楼、办公室或实验室的网络设备区域。这些环境对设备尺寸、运行噪声和日常维护都有一定要求。

传统带风扇设备可能产生额外的运行噪声，也增加了风扇这一机械部件的维护需求。

因此，客户还需要考虑设备是否适合部署在普通室内网络环境中。

三、解决方案：采用 2.5G 接入与 10G 光纤上行的交换机

针对以上需求，项目团队可以考虑使用 Olycom OM1X80(2)GE 作为局部网络节点的接入交换机。

该方案的核心思路是：通过多速率 RJ45 接口连接不同类型的终端设备，再通过 SFP 光纤接口连接上层网络设备。

1. 通过多速率 RJ45 接口解决新旧终端兼容问题

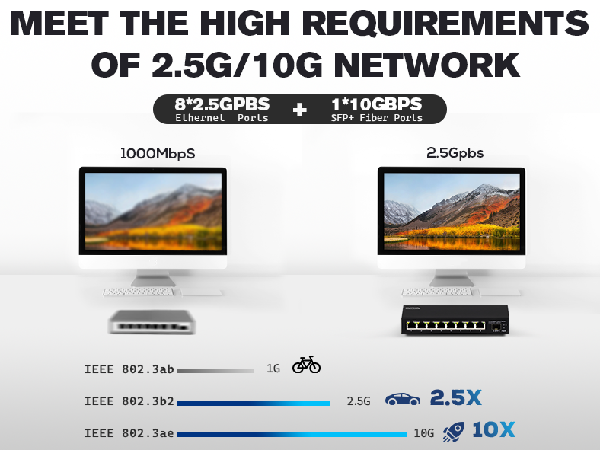

OM1X80(2)GE 提供 8 个支持 10M/100M/1G/2.5G 的 RJ45 接口。

这意味着项目可以在同一台交换机上连接传统百兆、千兆设备，以及支持 2.5G 的新型终端。

对于正在逐步升级校园网络的客户而言，这种多速率接入方式可以减少因终端接口速率不同而产生的设备选型限制。

项目不需要仅仅因为新增了 2.5G 终端，就将所有原有设备统一更换为同一速率规格的设备。

同时，2.5G 接入能力也为后续兼容设备的接入预留了空间。

2. 通过 10G SFP 光纤接口满足上行连接需求

针对接入层与上层网络之间的连接需求，OM1X80(2)GE 配备了一个支持 1G/2.5G/10G 的 SFP 光纤接口。

项目人员可以根据上层交换机的接口能力、光纤基础设施和实际传输距离，选择合适的连接速率及光模块。

例如，在两台设备均支持 10G、光模块和光纤规格匹配的情况下，可以采用 10G 光纤链路连接接入交换机与上层网络设备。

这种设计能够让接入层同时具备多速率电口接入和光纤上行能力，减少为了实现不同接口连接而增加额外设备的需求。

需要注意的是，实际链路速率仍取决于两端设备、光模块和光纤配置，项目需要在部署前完成兼容性确认。

3. 采用无风扇设计，减少设备运行噪声

针对教学楼和办公区域的设备部署需求，OM1X80(2)GE 采用无风扇设计。

与带有散热风扇的设备相比，无风扇结构可以避免风扇运转产生的噪声，也减少风扇部件带来的维护事项。

此外，其紧凑的机身尺寸便于项目人员结合现场设备箱、机柜及安装空间进行规划。

不过，设备安装时仍需考虑通风和散热条件，确保环境温度符合产品要求。

四、方案价值：让校园网络升级更具灵活性

通过采用支持多速率接入和光纤上行的交换机，项目可以围绕以下几个方面进行网络规划：

兼顾现有设备与新终端。 多速率 RJ45 接口能够连接不同速率的以太网设备，适合存在新旧终端共存需求的网络节点。

简化接入层设备选型。 将多速率电口和高速光纤接口整合在一台交换机中，能够为需要这两类接口的网络节点提供一种集成式设备选择。

为网络上行连接提供更多选择。 支持最高 10G 的 SFP 接口，可以根据上层设备及光纤基础设施选择适合的上行连接方式。

适应对运行噪声有要求的室内环境。 无风扇设计减少风扇运行噪声，使设备更适合纳入办公室、实验室等室内网络环境的选型评估。

需要强调的是，具体网络升级效果取决于原有网络架构、终端设备能力、实际流量和上层网络配置。项目仍需根据现场情况进行设计和验证。

五、部署前需要确认的几个关键事项

为了确保设备能够满足实际项目需求，系统集成商在正式部署前还需要完成以下检查：

• 终端兼容性： 确认需要使用 2.5G 接入的终端具备相应网卡和网络连接能力。

• 上行接口匹配： 确认上层交换机支持对应的 SFP 接口速率。

• 光模块选型： 根据传输距离、单模或多模光纤以及波长要求选择匹配的光模块。

• 带宽规划： 根据接入终端数量和并发流量评估上行带宽是否满足实际需求。

• 安装环境： 确认设备供电、工作温度、安装空间及散热条件符合要求。

这些检查有助于避免仅根据交换机端口标称速率进行选型，而忽略整个网络链路的实际匹配情况。

六、总结

对于正在升级校园网络的教育机构和 IT 系统集成商而言，网络设备选型需要同时考虑现有终端兼容性、新设备接入速率、上行链路能力以及实际安装环境。

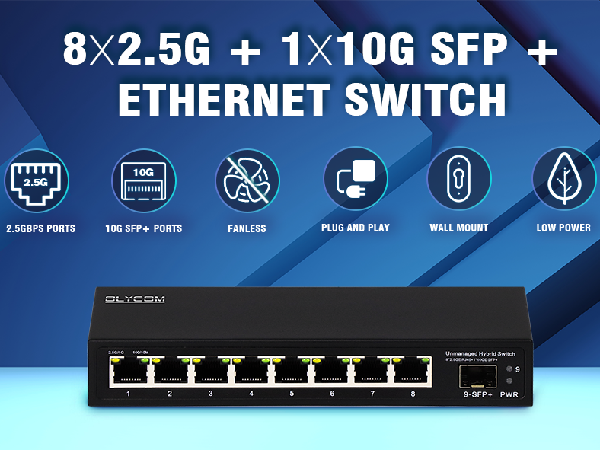

Olycom OM1X80(2)GE 将 8 个多速率 RJ45 接口与 1 个支持最高 10G 的 SFP 光纤接口整合在一台交换机中，为需要 2.5G 有线接入和高速光纤上行的网络节点提供了一种设备选择。

在校园网络之外，这类接入方式也可以纳入企业办公网络、计算机实验室及其他室内网络升级项目的选型评估。
