项目背景：工业通信网络对灵活光纤接入方案的需求

随着工业自动化、视频监控以及远程设备管理系统的发展，越来越多的工业现场开始采用光纤通信网络作为数据传输基础设施。

在工业园区、制造现场、远程监控站点等应用环境中，网络设备不仅需要连接上层PON光纤基础设施，同时还需要支持现场终端设备的数据通信、供电以及远程维护。

由于不同项目可能采用不同的PON接入架构，工业网络建设通常需要考虑设备兼容性、现场安装条件以及后期维护需求。

本案例介绍了一种基于 EPON/GPON双模工业PoE ONU 的光纤接入方案，通过工业级ONU设备连接PON网络与现场Ethernet设备，实现灵活的工业通信网络部署。

应用挑战：工业光纤接入网络中的主要需求

1. 不同PON网络架构下的兼容需求

工业通信项目可能采用不同的PON接入标准：

• EPON（Ethernet Passive Optical Network）
• GPON（Gigabit Passive Optical Network）

如果ONU设备只支持单一PON模式，在网络升级或项目扩展过程中，可能限制设备选型灵活性。

因此，支持多种PON接入模式的ONU设备，可以帮助系统集成商根据现有网络架构进行部署。

2. 光纤网络与现场设备之间的数据和供电连接

工业现场通常包含：

• IP摄像机
• 远程监控设备
• Ethernet终端设备
• 传感器等现场节点

这些设备通常需要通过网络连接到上层系统，同时部分设备还需要网络供电。

传统部署方式可能需要分别规划通信线路和电源线路，因此，在远程设备接入场景中，支持PoE功能的光纤接入设备可以简化现场连接方式。

3. 分布式设备维护需求

工业通信设备通常安装在控制柜、通信箱或远程站点中。

当设备数量增加或安装位置分散时，网络维护人员需要关注：

• ONU设备状态
• 链路连接情况
• 软件升级需求
• 网络故障定位

因此，具备基础管理功能的工业ONU能够帮助维护人员进行网络管理。

解决方案：EPON/GPON双模工业PoE ONU光纤接入方案

本方案采用 Olycom IM-ON100P Industrial Gigabit Single-Port xPON PoE ONU 作为工业光纤接入终端。

该设备支持：

• EPON和GPON双模接入
• 1×PON光接口
• 1×10/100/1000Mbps以太网接口
• IEEE 802.3af/at PoE供电
• DIN-Rail导轨安装

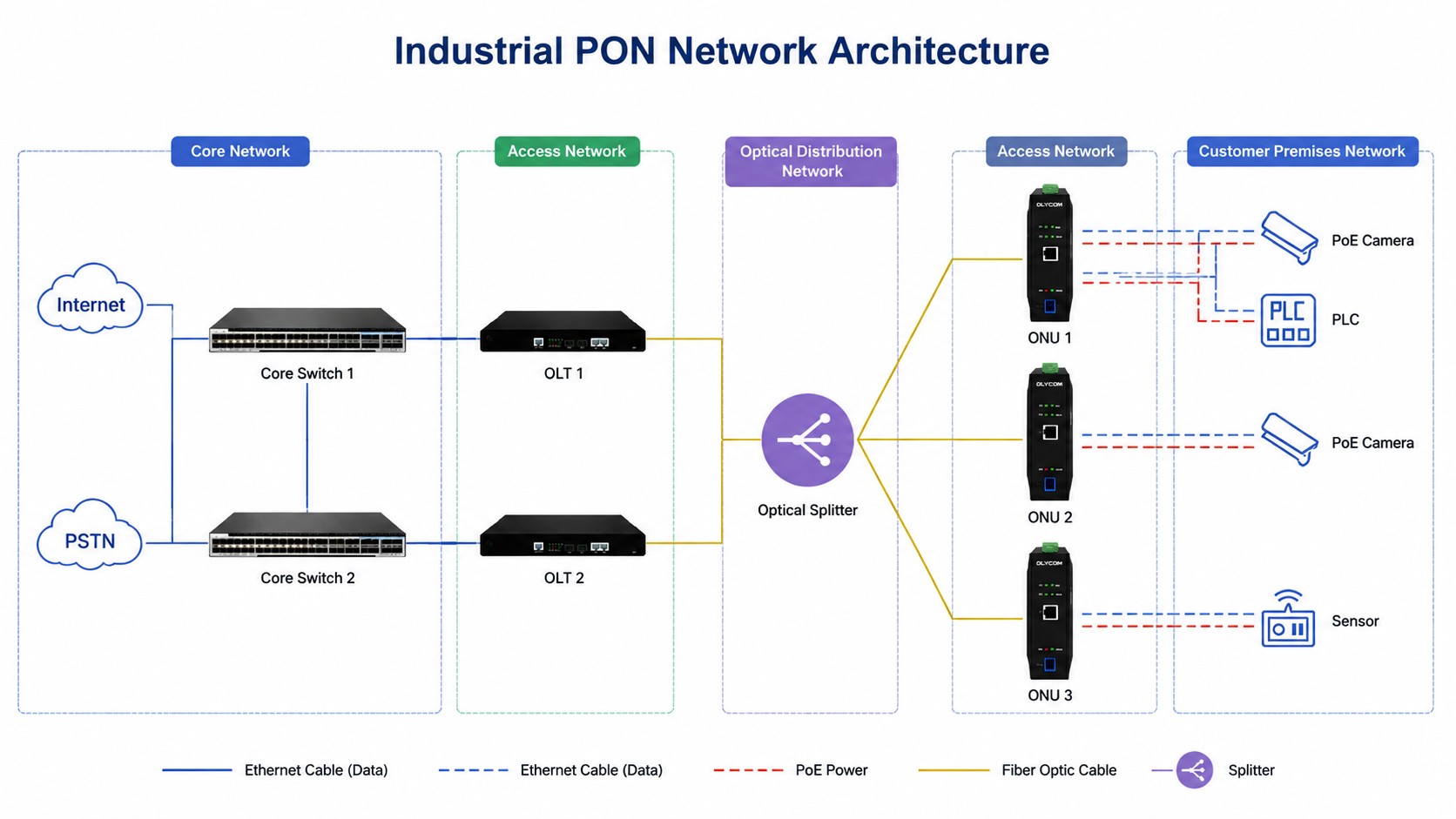

设备通过PON接口连接OLT设备和光纤分配网络，通过以太网接口连接现场终端设备，实现光纤网络到设备端的通信连接。

技术特点分析

1. EPON/GPON双模支持，提高网络部署灵活性

IM-ON100P兼容：

• IEEE 802.3ah EPON标准
• ITU-T G.984 GPON标准

并支持EPON和GPON两种访问模式。

对于已经存在不同PON网络架构的工业项目，双模ONU可以帮助工程人员根据现场网络条件选择合适的接入方式。

2. PoE供电与Watchdog功能支持远程设备连接

工业监控和远程通信应用中，部分终端设备通常安装在距离网络机房较远的位置。

IM-ON100P支持：

• IEEE 802.3af/at PoE供电
• PoE af：15.4W
• PoE at：30W

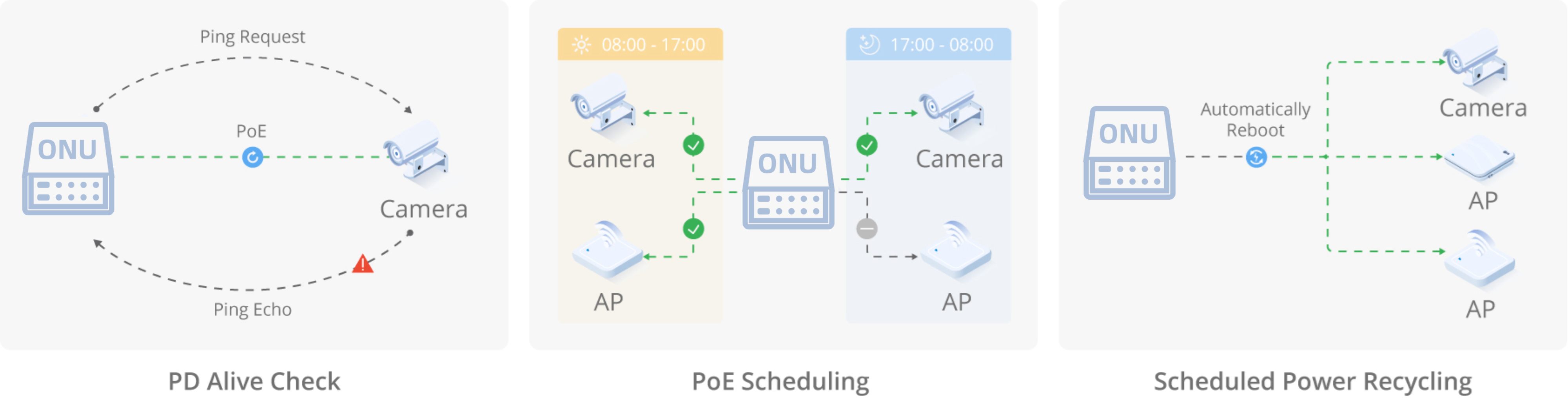

同时，产品支持PoE Watchdog功能，可用于PoE设备连接状态管理。

该功能适用于连接PoE网络摄像机、远程监控设备等场景，为现场设备维护提供更多管理方式。

3. 智能管理功能支持远程网络维护

针对分布式工业网络部署，IM-ON100P支持多项网络管理功能，包括：

• ONU自动发现
• 链路检测
• 软件远程升级

此外，设备支持：

• IGMP透明传输 / Snooping / Proxy模式
• 动态带宽分配（DBA）
• VLAN配置
• MAC地址学习
• 端口速率限制和带宽控制

这些功能可帮助网络管理员进行设备管理和网络配置，适用于需要长期运行的工业通信系统。

4. 工业安装环境设计

针对工业现场安装需求，IM-ON100P采用：

• 金属外壳结构
• IP40防护等级
• DIN-Rail安装方式

并支持：

• 工作温度：-40℃~75℃
• 存储温度：-40℃~85℃

这些设计使设备适用于工业控制柜、通信箱以及其他固定式安装环境。

应用价值：构建灵活的工业PON光纤通信网络

通过EPON/GPON双模工业PoE ONU方案，系统集成商可以将现有PON光纤基础设施与现场Ethernet设备连接起来。

典型应用包括：

• 工业视频监控系统
• 过程监控网络
• 远程设备通信节点
• 工业光纤到设备应用

对于需要分布式部署的工业通信项目，具备PON兼容性、PoE供电能力以及网络管理功能的工业ONU，可以为现场网络建设提供更加灵活的接入选择。
