项目背景：工业自动化设备联网对通信架构提出更高要求

随着工业自动化系统向数字化和网络化发展，工厂现场越来越多的设备需要接入工业以太网网络，包括PLC控制器、工业计算机、传感器、监控设备以及远程I/O设备。

在传统工业网络部署中，现场设备通常分布在不同区域，可能面临以下通信挑战：

• 工业现场环境温度变化较大；
• 设备之间距离较远，铜缆传输存在距离限制；
• 不同类型工业设备同时存在Ethernet、CAN Bus、RS485等通信接口；
• 网络设备数量增加后，需要更灵活的管理和维护方式。

因此，工业自动化网络不仅需要稳定的数据传输能力，也需要兼容多种工业设备通信方式的网络基础设施。

应用需求：连接以太网设备与传统工业通信设备

在工业控制系统中，PLC通常需要与现场设备进行数据交互，而不同设备可能采用不同通信协议和接口。

例如：

• PLC控制系统通过Ethernet进行上层网络通信；
• 仪表、控制模块或现场设备可能采用RS485通信；
• 工业设备或车辆控制系统可能采用CAN Bus进行数据交换。

如果采用多个独立通信设备进行连接，会增加系统结构复杂度，同时增加现场维护难度。

针对这种多接口工业网络需求，集成Ethernet、CAN Bus和RS485接口的工业交换设备可以提供更灵活的网络架构选择。

解决方案：工业级PoE光纤交换机集成多协议通信接口

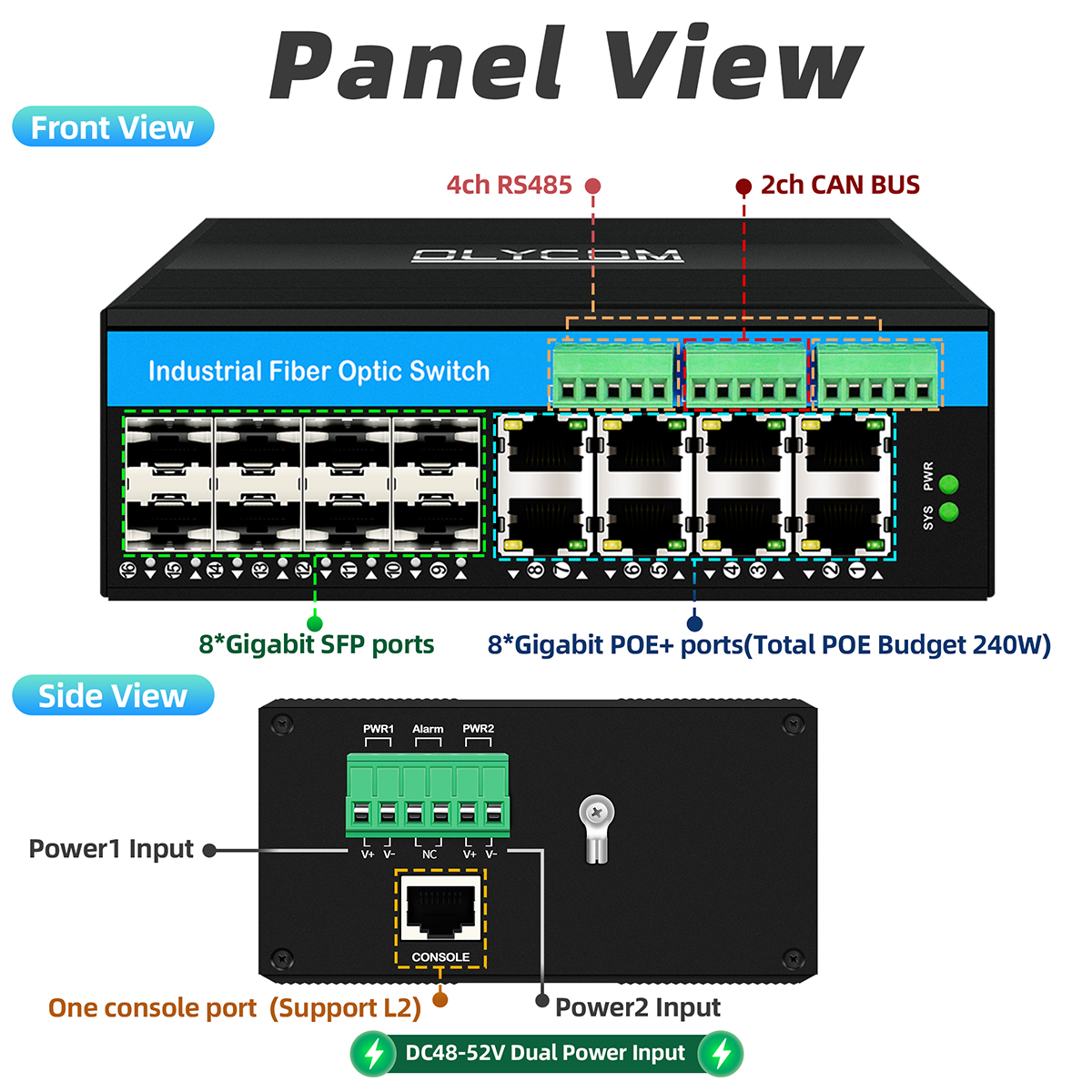

Olycom IM-FP888GW-2C4D是一款面向工业自动化应用设计的管理型PoE光纤交换机，集成：

• 8×10/100/1000Mbps RJ45以太网端口；
• 8×1000Mbps SFP光纤端口；
• 2×CAN Bus接口；
• 4×RS485接口。

该设计使工业网络可以同时连接高速Ethernet设备以及采用串行通信方式的工业设备，减少不同通信网络之间的设备转换需求。

CAN Bus与RS485集成如何解决工业通信问题

1. 支持CAN Bus设备接入，适用于工业控制场景

CAN Bus广泛应用于工业控制、车辆通信以及设备内部通信系统。

IM-FP888GW-2C4D支持：

• ISO 11898-2 High-speed CAN标准；
• CAN通信速率10Kbps~1Mbps；
• 支持CAN 2.0A/B及CAN FD。

在工业自动化应用中，这种接口集成能力可以帮助工程人员在同一网络架构中管理不同类型设备的数据通信。

2. RS485接口支持现场设备联网

许多工业仪表、传感器以及控制模块仍采用RS485通信方式。

该产品支持：

• 4路RS485接口；
• TIA/EIA-485-A标准；
• 通信速率最高115200bps。

通过RS485接口集成，工业现场设备可以更方便地接入统一网络管理架构。

光纤与千兆网络设计满足远距离工业部署需求

对于大型工厂、生产线以及户外工业环境，设备之间距离可能较远。

该工业交换机提供：

• 8个千兆SFP光纤端口；
• 支持单模和多模光纤连接方案。

其中单模光纤支持20km、40~120km等不同传输距离配置，多模支持2km连接。

通过光纤链路，工业网络可以覆盖更大范围，同时降低长距离通信部署限制。

工业环境适应性设计

工业现场通常存在温度变化、电磁干扰以及长期运行需求。

IM-FP888GW-2C4D采用工业化设计：

• 工作温度：-40℃~75℃；
• 支持无风扇设计；
• 金属外壳结构；
• DIN-Rail导轨安装。

此外，产品支持6KV Ethernet Surge Protection，并针对工业EMC环境进行相关测试。

网络管理能力支持工业系统维护

除了接口扩展能力，该产品支持L2+网络管理功能，包括：

• VLAN；
• STP/RSTP/MSTP；
• ERPS环网保护；
• QoS；
• LACP链路聚合；
• ACL安全控制；
• Web、CLI、SNMP等管理方式。

这些功能可以帮助工程人员根据工业现场网络结构进行配置和维护。

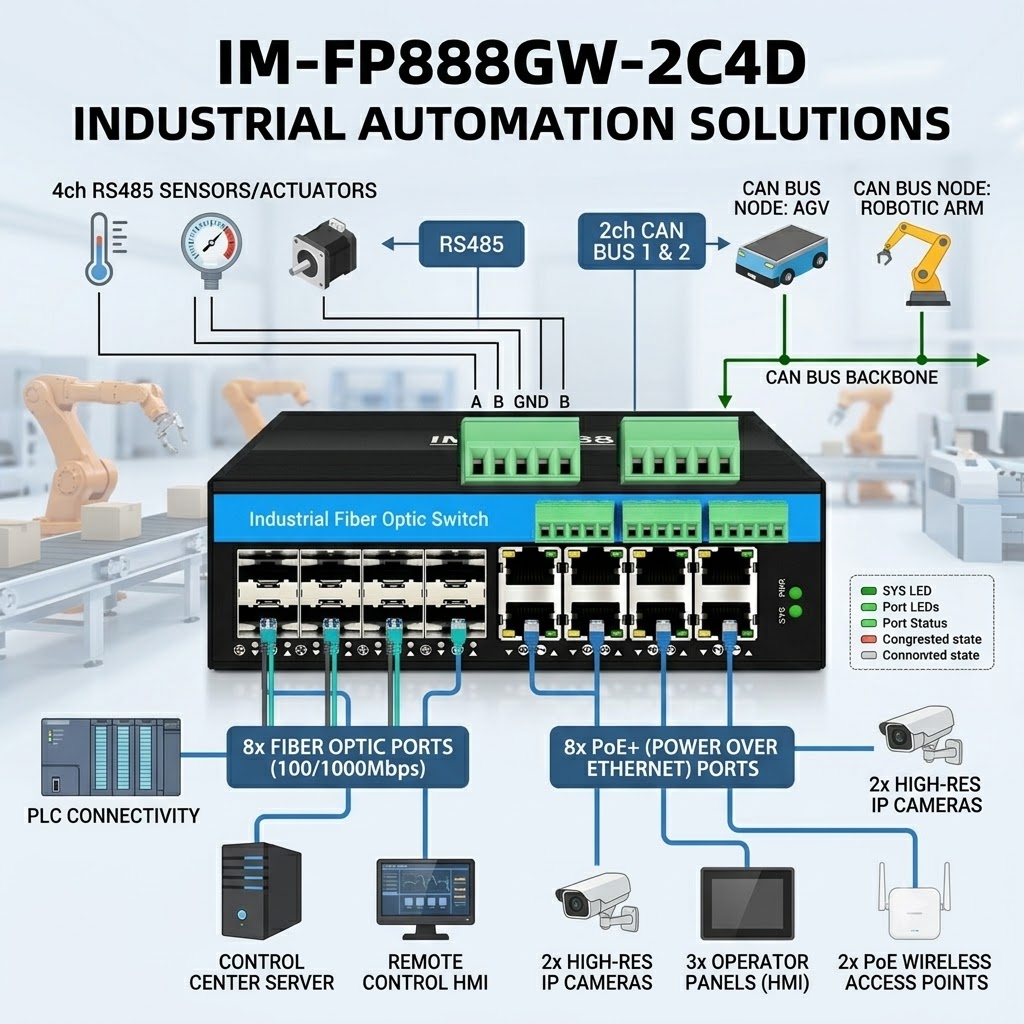

应用场景总结

该工业PoE光纤交换机适用于：

1. 工业自动化系统

用于PLC、工业设备和现场控制系统之间的数据通信。

2. 智能制造生产线

支持Ethernet设备与传统工业通信设备融合接入。

3. 智能交通系统

适用于道路通信设备、监控设备以及工业网络节点连接。

4. 工业监控与安全系统

通过PoE端口连接IP Camera等网络设备。

结论

在工业自动化网络中，设备接口多样化和复杂环境部署已经成为网络设计的重要考虑因素。

通过集成Gigabit Ethernet、Fiber、CAN Bus和RS485接口，IM-FP888GW-2C4D为工业现场提供了一种多接口融合的网络连接方案。

结合L2+管理功能、宽温设计以及工业防护能力，该产品适用于需要多设备接入和长期运行的工业通信场景。
